Koncepcję budynku dostarczyli nam Klienci, natomiast nasz architekt wykonał na jej podstawie projekt indywidualny. Poza założonymi przez Inwestorów rozwiązaniami funkcjonalnymi i estetycznymi, musiał on również uwzględniać specyficzne warunki instalacji salonowego pieca na pellet.
Jest to urządzenie rzadko spotykane w Polsce. Według naszego Klienta, takie piece cieszą się dużo większą popularnością w Niemczech.
Nasz architekt musiał umieścić w projekcie szyb kominowy w takim miejscu, by podłączony do niego piec był ładnie wyeksponowany w salonie, a jednocześnie nie utrudniał komunikacji między częścią dzienną domu, a dolnym hallem.
Ponadto urządzenie miało znajdować się w pobliżu schodów (dwubiegowych zabiegowych), ponieważ Inwestorom bardzo zależało na zaoszczędzeniu jak największej powierzchni mieszkalnej. W tym celu wnękę pod nimi chcieli przeznaczyć na pomieszczenie techniczne, które pomieści bufor do CO i CWU.
Spalanie opału, w tym przypadku pelletu, nie odbywa się w pomieszczeniu technicznym, bo dwufunkcyjny piec znajduje się w salonie. Niemal cały pozostały osprzęt, w tym bufor wody, czyli największy element, można zmieścić na niewielkiej powierzchni, np. w zamykanej zabudowie schodów. Jest to z pewnością zaletą takiego systemu.
Urządzenie ogrzewa wodę w buforze, następnie dostarcza ją do kaloryferów na parterze i poddaszu użytkowym. Z uwagi na to, że dom wymaga źródła ogrzewania o mocy minimalnej 9 kW, a piec osiąga maksymalnie 10 kW – o czym z góry uprzedziliśmy Inwestorów – należało dodatkowo w buforze zainstalować grzałkę elektryczną, aby zapewnić odpowiednią ilość CWU.
Dowiedz się: Ile energii zużywa dom szkieletowy?
Owszem, taka grzałka, w tym przypadku o mocy 3 kW, nie jest rozwiązaniem optymalnym energetycznie. Piec jest dwufunkcyjny, więc z założenia powinien pokrywać całe zapotrzebowanie domu na ogrzewanie i ciepłą wodę. Jednak następną inwestycją naszych Klientów ma być instalacja fotowoltaiczna. Wówczas koszty generowane przez grzałkę pokrywać będzie czysta energia z paneli.
Obejrzyj zdjęcia domu z 18 lipca 2022 roku

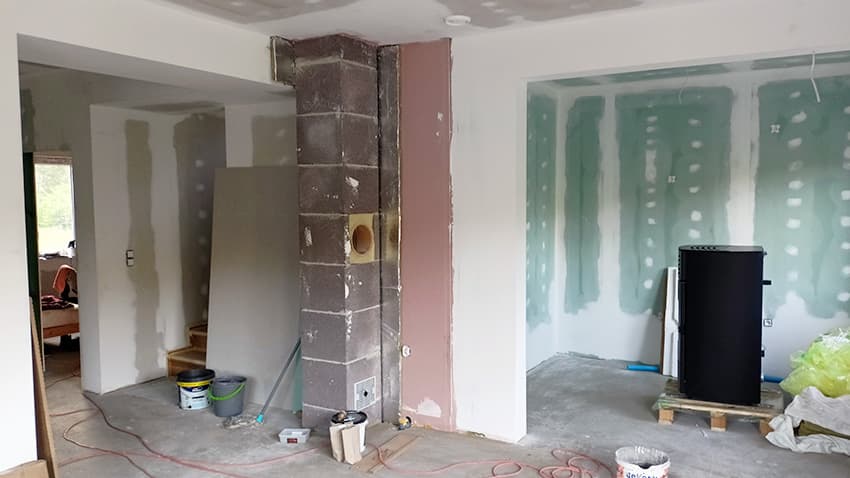

Komin systemowy z keramzytobetonu z wkładem ceramicznym w izolacji z wełny mineralnej. Z tyłu znajduje się ekran przeciwpożarowy, również z wełny i folii, oraz warstwa płyt karton-gips o podwyższonej odporności na wysokie temperatury, która tworzy dylatację między kominem a drewnianą konstrukcją ściany działowej. U dołu, po prawej stronie komina, widać końcówkę rury czerpni powietrza zewnętrznego . Podłączymy do niej salonowy piec na pellet. Za ścianą, w aneksie kuchennym, znajduje się wejście do wnęki pod schodami, gdzie zamontujemy pozostały osprzęt systemu CO i CWU. Instalacja wodna domu oparta jest na systemie rurek PEX.
Wnętrze zabudowy pod schodami dwubiegowymi zabiegowymi z dębu. Po prawej u góry jednostka centralna rekuperatora firmy Vallox. Zmieści się tu jeszcze bufor wody dwufunkcyjnego pieca salonowego na pellet wraz z osprzętem. Pomieszczenie jest zamykane.

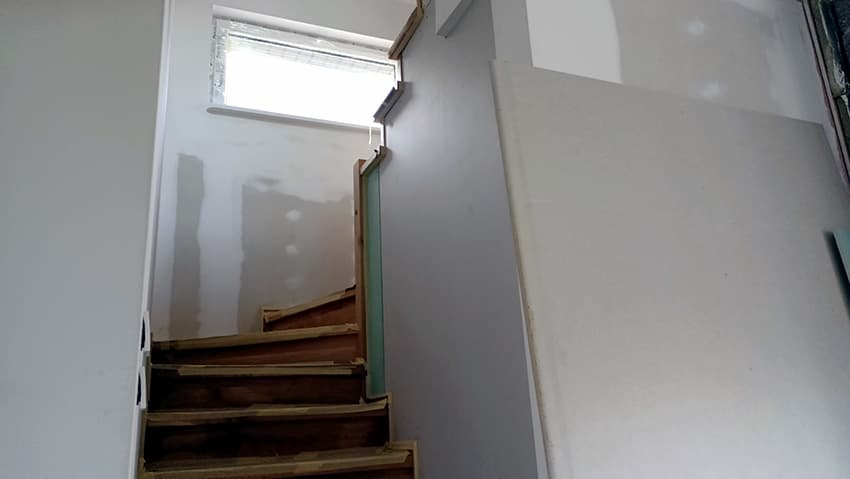

Widok na klatkę ze schodami z podstopnicami i trepami dębowymi. Po prawej stronie widać fragment zabudowy służącej za pomieszczenie techniczne. Na życzenie Inwestorów zamiast okna dachowego w skosie poddasza, w klatce schodowej wstawiliśmy uchylne okno elewacyjne, które będzie doświetlać ją w ciągu dnia.

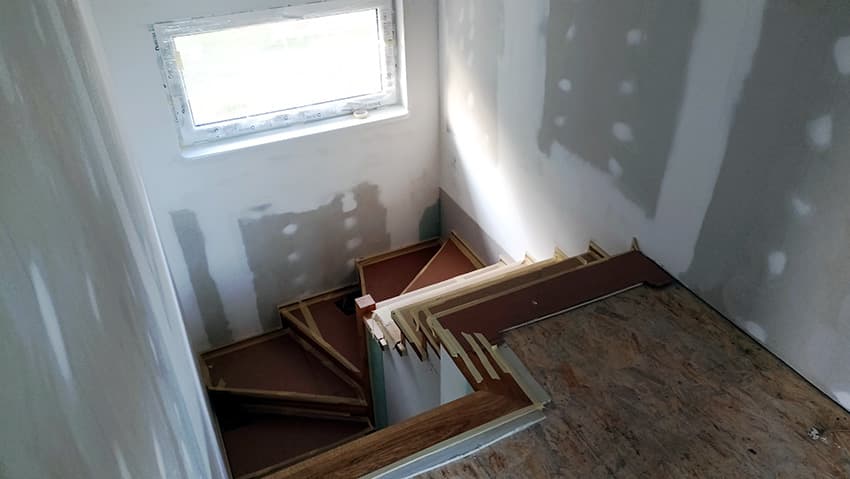

Widok na klatkę schodową od góry z hallu na poddaszu użytkowym. Na czas prac wykończeniowych trepy zabezpieczyliśmy przed zabrudzeniami i zarysowaniami. Przy schodach wykonamy jeszcze balustradę i poręcz, również z drewna.

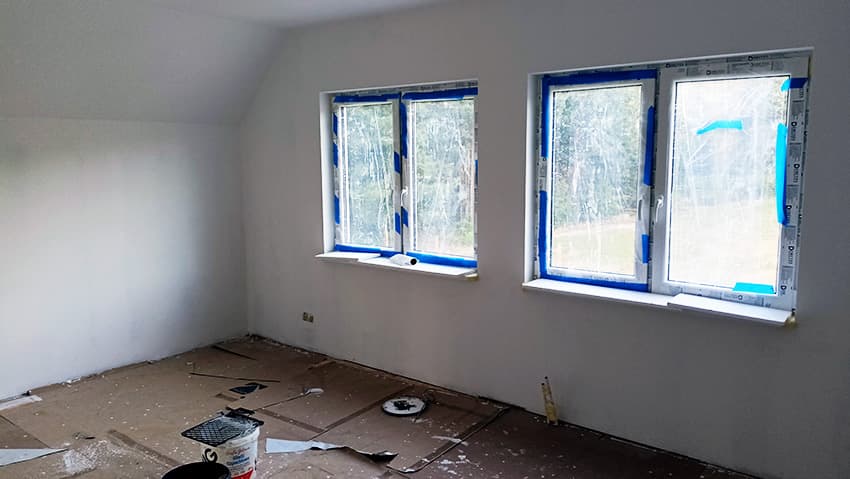

Jedna z dwóch ponad 20-metrowych sypialni na poddaszu użytkowym. Obie są niemal odbiciem lustrzanym i będą zamieszkiwane przez synów Inwestorów. W sumie dom ma trzy sypialnie, bo na parterze znajduje się jeszcze małżeńska. Ponadto do dyspozycji mieszkańców jest również gabinet i salon. Pozostałe pomieszczenia to wiatrołap, aneks kuchenny, hall górny i dolny, dwie łazienki z WC, oraz wspomniane wyżej pomieszczenie techniczne pod schodami. Właściciele domu będą również wykorzystywać do przechowywania spory strych, do którego prowadzi wyłaz schodowy.
Pomieszczenie górnej łazienki, w której znajdować się będzie wanna, umywalki i klozet.

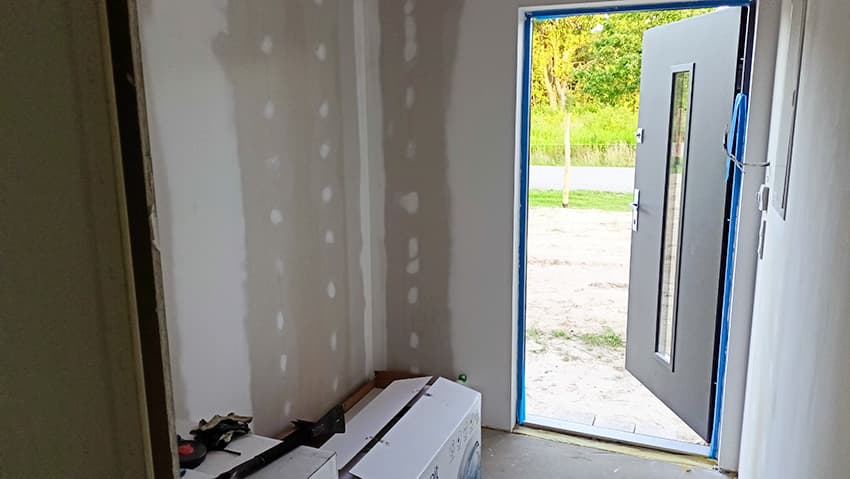

Wnętrze wiatrołapu. Po lewej stronie wnęka na szafę odzieżową i siedzisko. W ścianie na przeciwko, podtynkowa skrzynka instalacji elektrycznej domu. Drzwi zewnętrzne są już wstawione. Podczas wykonywania zdjęć nie było jeszcze drzwi wewnętrznych, ale zamontujemy je po zakończeniu prac wykończeniowych.

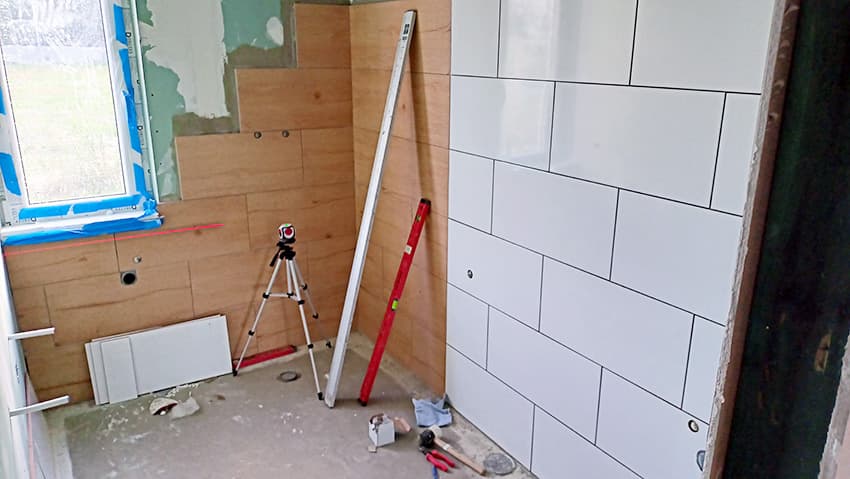

Dolna łazienka w czasie prac wykończeniowych. Przed ich rozpoczęciem zabezpieczyliśmy ją w narożnikach taśmami przeciwko zalaniom. W pomieszczeniu użyliśmy płyt karton-gips o podwyższonej odporności na wilgoć typu H2 koloru zielonego. W warunkach 85% wilgotności zachowują one swoje właściwości do 10 godzin. Ponadto przed ułożeniem kafli posadzkę i ściany zabezpieczamy folią w płynie. Jej powłoka po wyschnięciu skutecznie izoluje strukturę ścian szkieletowych od wilgoci.

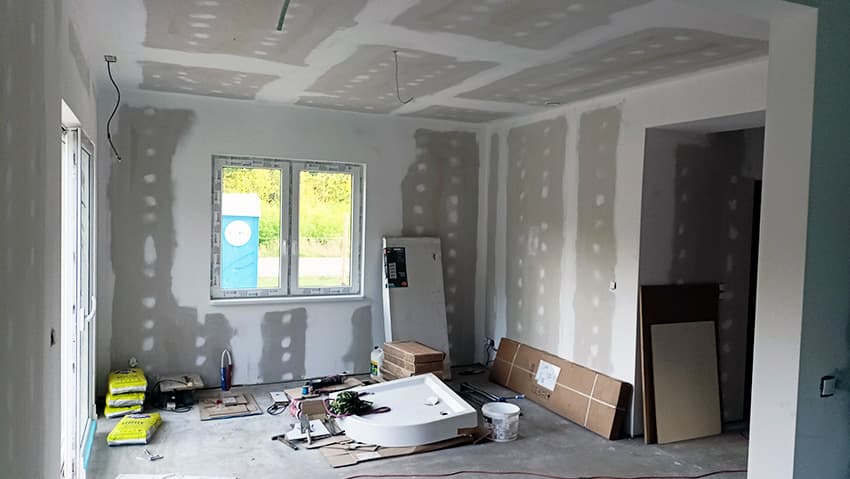

Fragment salonu przygotowanego do malowania. Wyszpachlowane i wyszlifowane ściany nie wymagają mokrych tynków wewnętrznych. Suchą zabudowę w każdym pomieszczeniu od razu przygotowujemy do malowania. To diametralnie skraca czas wykańczania wnętrz domu.

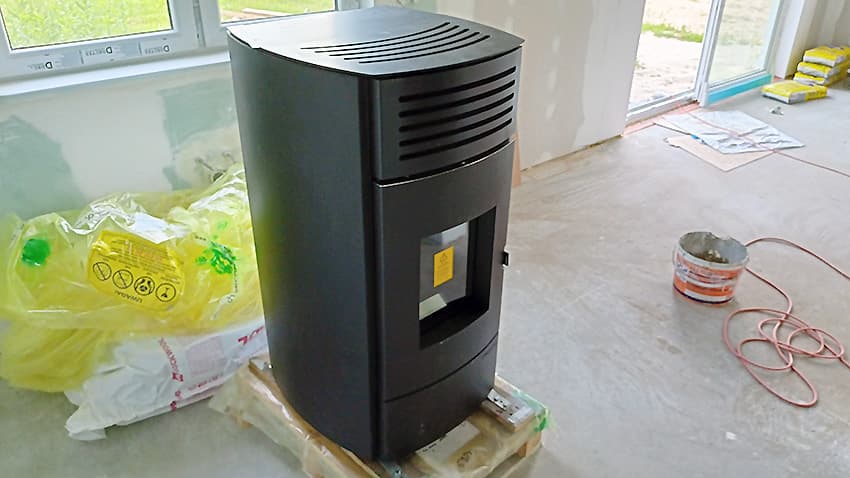

Dwufunkcyjny piec na pallet, zasypywany od góry, ze sterownikiem elektronicznym. Nagrzewa wodę do CO w buforze, ale też przygotowuje ciepłą wodę użytkową. Podczas spalania paliwa również obudowa żeliwna oddaje dużo ciepła otoczenia. Jest estetyczna, więc piec stanowi ozdobę i w pewnym sensie zastępuje tradycyjny kominek z zamkniętą komorą spalania.
Widoki domu z zewnątrz

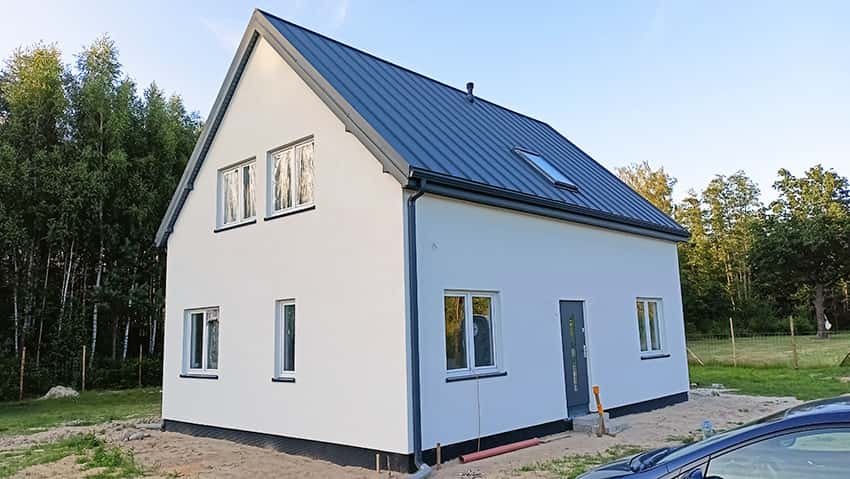

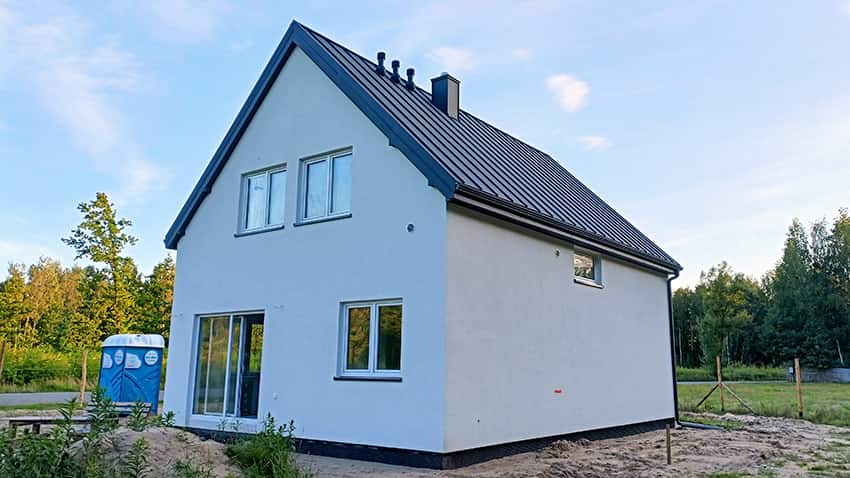

Elewacja frontowa i elewacja boczna lewa.

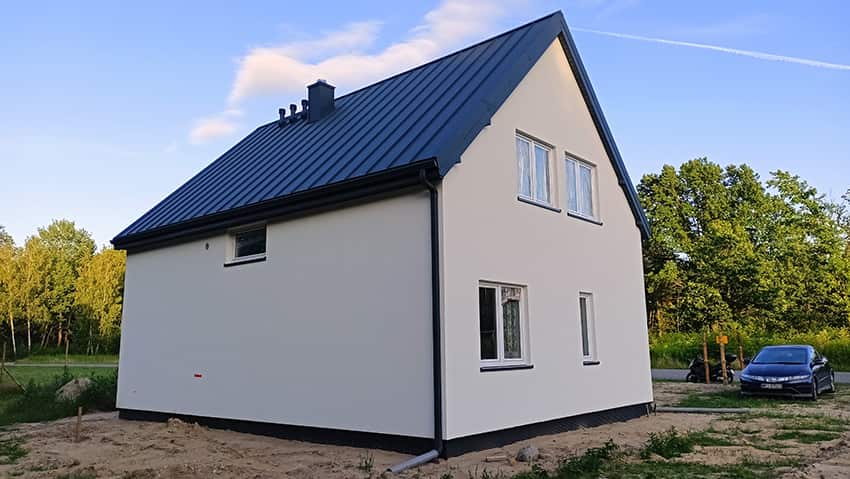

Elewacja tylna i elewacja boczna-lewa.
Elewacja boczna-prawa (tarasowa) i elewacja tylna.
Więcej informacji na temat tej inwestycji przeczytasz w artykule: Dom szkieletowy ogrzewany kozą na pellet w salonie.
